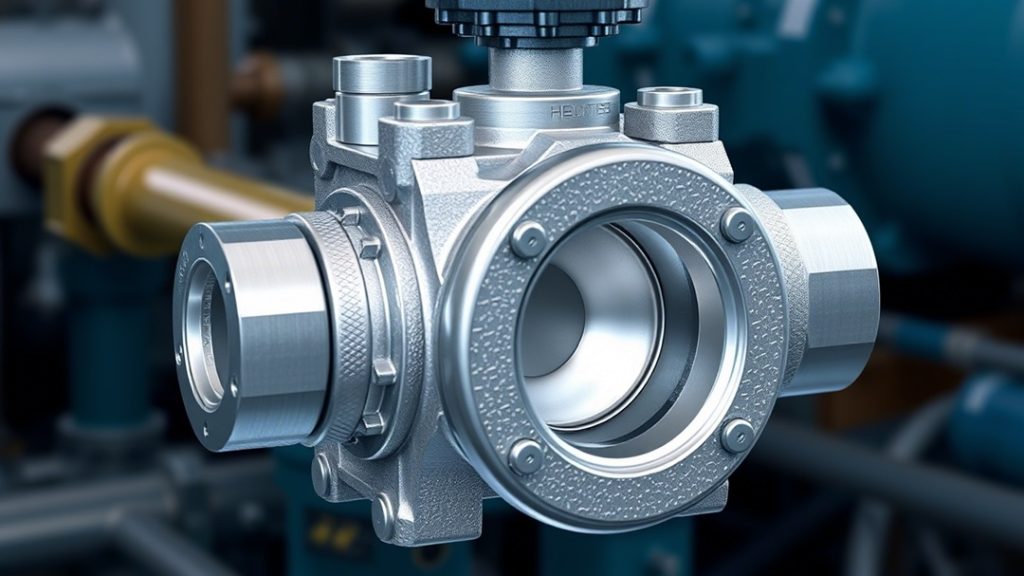

Що таке шарові крани високого тиску?
Шарові крани високого тиску — це надійні запірно-регулюючі пристрої, які використовуються для контролю потоку рідини або газу під значним тиском. Вони отримали свою назву завдяки основному елементу конструкції — металевій кулі з отвором всередині, через який проходить середовище. Коли отвір у шарі збігається з напрямком потоку, клапан відкритий; коли шар повертається на 90 градусів, клапан закритий.
Ці крани відрізняються від звичайних своєю здатністю працювати при тисках, що можуть досягати сотень бар (атмосфер). Для виготовлення таких кранів використовують високоякісні матеріали, такі як нержавіюча сталь, леговані сталі або спеціальні сплави, що забезпечують довговічність і міцність. У конструкції також передбачені герметизуючі елементи, які витримують екстремальні умови.
Більше про шарові крани високого тиску ви можете дізнатися за посиланням
Шарові крани високого тиску — це не просто технічний пристрій, а ключовий компонент у багатьох промислових системах. Їхня надійність і простота управління роблять їх незамінними у сучасній гідравліці. Тому ми зараз розглянемо їх більш детальніше.
Застосування шарових кранів високого тиску
Шарові крани високого тиску знайшли широке застосування в різних галузях промисловості, де важлива точність і надійність управління потоками середовищ. Наприклад, у нафтогазовій індустрії вони використовуються для регулювання подачі газу або нафти під високим тиском. Це особливо важливо в умовах, коли середовище агресивне або має високу температуру.
У хімічній промисловості ці крани працюють з корозійними речовинами, такими як кислоти, луги або інші хімічні компоненти. Вони забезпечують безпечну ізоляцію системи у разі аварійної ситуації. Також їх часто встановлюють у трубопроводах, які транспортують пар або гарячі рідини.
У машинобудуванні і гідравлічних системах шарові крани високого тиску використовуються для точної регуляції потоку масла або інших робочих рідин. Наприклад, в обладнанні для металообробки або в системах пневматики вони допомагають підтримувати стабільність процесів.
Особливо популярні ці крани у системах водопостачання і тепломережах, де потрібна швидка і надійна ізоляція ділянок трубопроводу. Їхня здатність працювати в широкому діапазоні температур і тисків робить їх універсальними інструментами для різних завдань.
Далі поговоримо про те, як їх монтують.

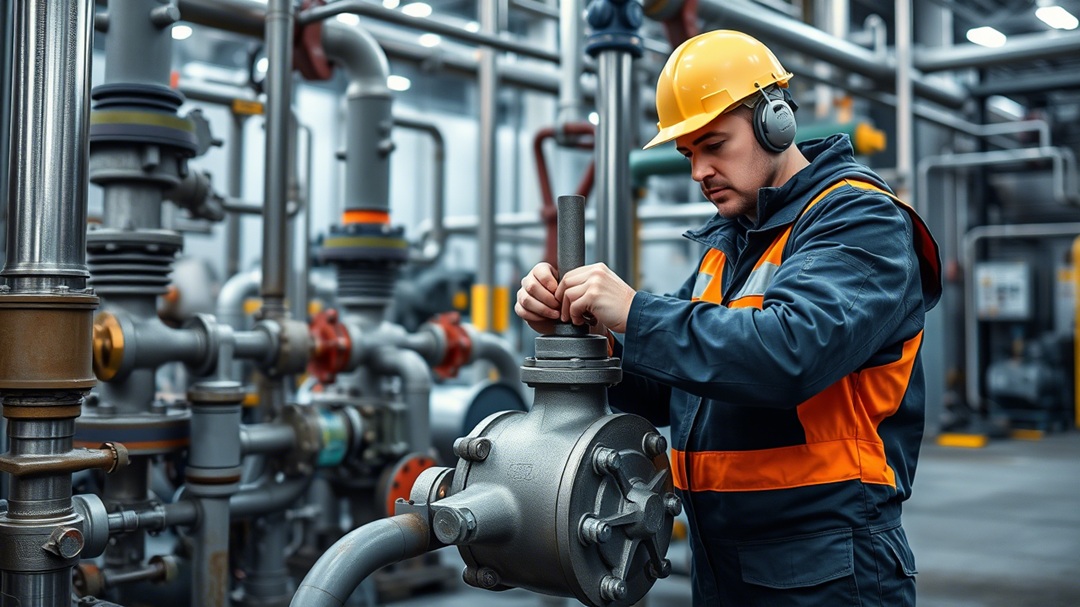

Монтаж шарових кранів високого тиску
Монтаж шарових кранів високого тиску — це процес, який вимагає уваги до деталей і дотримання правил безпеки. Перше, що потрібно врахувати, — це сумісність крана з трубопроводом. Діаметр і тип з’єднання повинні відповідати параметрам системи. Найчастіше використовуються фланцеві, муфтові або зварні з’єднання.
Під час монтажу важливо правильно орієнтувати кран. Ручка або привід мають бути доступними для управління, а корпус крана — знаходитися в зручному положенні. Якщо кран встановлюється на вертикальній ділянці трубопроводу, то потрібно переконатися, що стрілка на корпусі вказує правильний напрямок потоку.
Перед установкою рекомендується перевірити кран на наявність механічних пошкоджень або деформацій. Також важливо видалити захисні заглушки і очистити поверхні з’єднання від бруду або стружки. Під час затягування болтів або гайок не слід прикладати надмірних зусиль, щоб не пошкодити ущільнювальні елементи.
Якщо кран оснащений електроприводом або пневмоприводом, то його підключення повинно виконуватися згідно з інструкцією виробника. Електропідключення має бути виконане лише кваліфікованим електриком, а пневматична система — перевірена на герметичність.
Наприкінці монтажу проводиться тестування системи під тиском. Це допомагає виявити можливі протікання або проблеми з герметичністю. Після успішного тестування кран готовий до експлуатації.
Обслуговування шарових кранів високого тиску
Щоб забезпечити тривалу і безпечну роботу шарового крана, важливо регулярно проводити його обслуговування. Основні рекомендації включають:
- Перевірка герметичності : Регулярно перевіряйте ущільнювальні елементи, такі як сальники або прокладки. Якщо вони зношені або деформовані, їх потрібно замінити. Навіть невеликі протікання можуть призвести до серйозних проблем у майбутньому.
- Чистка корпусу : Під час роботи кран може забруднюватися частинками рідини або іншими домішками. Раз на кілька місяців рекомендується очищувати корпус від бруду і накипу. Для цього можна використовувати спеціальні очищувальні засоби, рекомендовані виробником.
- Смазування : Деякі моделі кранів потребують періодичного змащування рухомих частин. Використовуйте лише ті мастильні матеріали, які рекомендовані для даної моделі. Неправильно вибраний мастило може пошкодити ущільнювальні елементи.
- Тестування роботи : Раз на квартал рекомендується перевіряти роботу крана. Відкрийте і закрийте його кілька разів, щоб переконатися, що механізм працює плавно і без заїдань. Якщо ви помітили будь-які труднощі, негайно зверніться до фахівців.
- Зберігання інструкцій : Завжди тримайте під рукою інструкцію виробника. У ній вказані конкретні рекомендації щодо обслуговування вашої моделі крана.
Можливі поломки: аналіз проблем
Навіть найякісніші шарові крани високого тиску можуть виходити з ладу через інтенсивну експлуатацію або неправильне обслуговування. Розглянемо основні причини поломок і способи їх усунення.
Проблеми з ущільнювальними елементами
Щільники і прокладки — це “слабке місце” будь-якого крана. Під впливом високого тиску або агресивного середовища вони можуть зношуватися або деформуватися. Як наслідок, кран починає протікати. У цьому випадку потрібно замінити ущільнювальні елементи. Краще використовувати оригінальні запчастини, оскільки вони виготовлені з урахуванням специфіки конструкції.
Заклинювання шара
Іноді шар може заклинити через накипу, бруду або недостатнього змащування. У таких випадках рекомендується розібрати кран і очистити внутрішні деталі. Якщо проблема повторюється часто, варто переглянути режими експлуатації або встановити фільтри на вході в трубопровід.
Проблеми з приводом
Якщо кран оснащений електроприводом або пневмоприводом, то проблеми можуть виникнути саме в цій частині. Наприклад, електродвигун може перегріватися через перенавантаження, а пневматична система — через витікання повітря. У таких випадках потрібно провести діагностику приводу і виправити несправності.
Корозія корпусу
У разі тривалої експлуатації в агресивних середовищах корпус крана може піддаватися корозії. Це може призвести до появи тріщин або зниження міцності. Щоб запобігти цьому, рекомендується регулярно перевіряти стан корпусу і захищати його антикорозійними покриттями.
Шарові крани ВТ — це надійні і довговічні пристрої, які можуть прослужити багато років при правильній експлуатації. Головне — дотримуватися правил монтажу, регулярно проводити обслуговування і своєчасно виправляти несправності. Тоді вони стануть надійними помічниками у вашій роботі.
